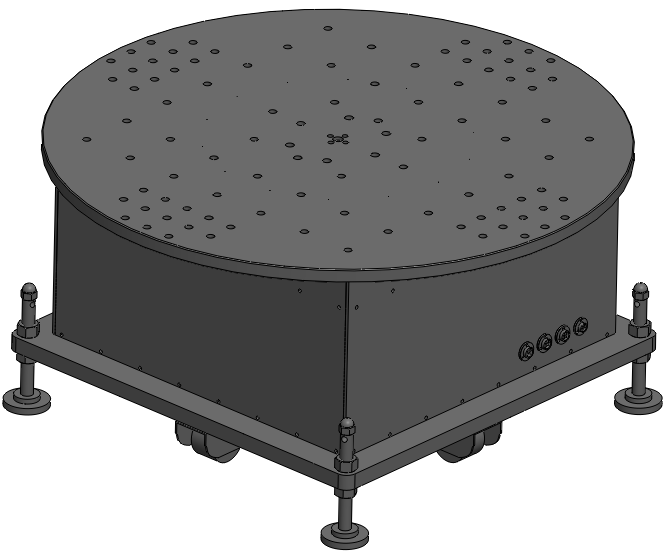

ERDAH系列大台面、重承载电控旋转台
产品特点：
采用高精密交叉转盘轴承支持，保证转台工作的平稳性，结构紧凑、轻巧、精度高，能同时承受转台的轴向力、径向力和倾覆力
传动采用高精密汽车螺旋齿轮及谐波减速器，并经氮化处理，具有精度高、空回小、效率高，而且传动平稳，噪声小特殊结构设计保证了旋转台面的极低的端跳和偏心，使得旋转运动更加平稳
伺服电机与传动结构直接连接，传动同步，排除空回和零件形位误差
光电零位功能，内置高精度光电编码器，实现全闭环运动控制
免费提供技术支持，接受产品定制或量身订制
技术指标：
产品型号 | ERDAH1000 |
角度范围 | 360° |

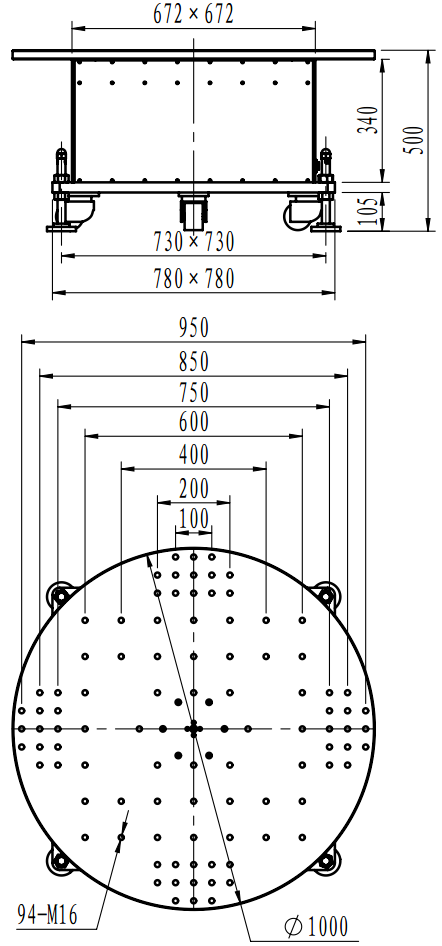

工作台面 | φ1000mm |
传动比 | 30:1 |
最大速度 | 60°/s |
中心承载 | 500kg |
主体材料 | 铝合金/不锈钢 |
表面处理 | 阳极氧化发黑 |
重复定位精度 | ±30sec |
绝对定位精度 | ≤2min |
空回 | ≤30sec |
电机 | 750W伺服电机 |
编码器 | 50000P/rmp |
端跳 | ±0.1mm |
平行度 | ±0.15mm |
同心度 | ≤10sec |
重量 | 200kg |
附件 | 承重脚轮、水平调节脚 |
