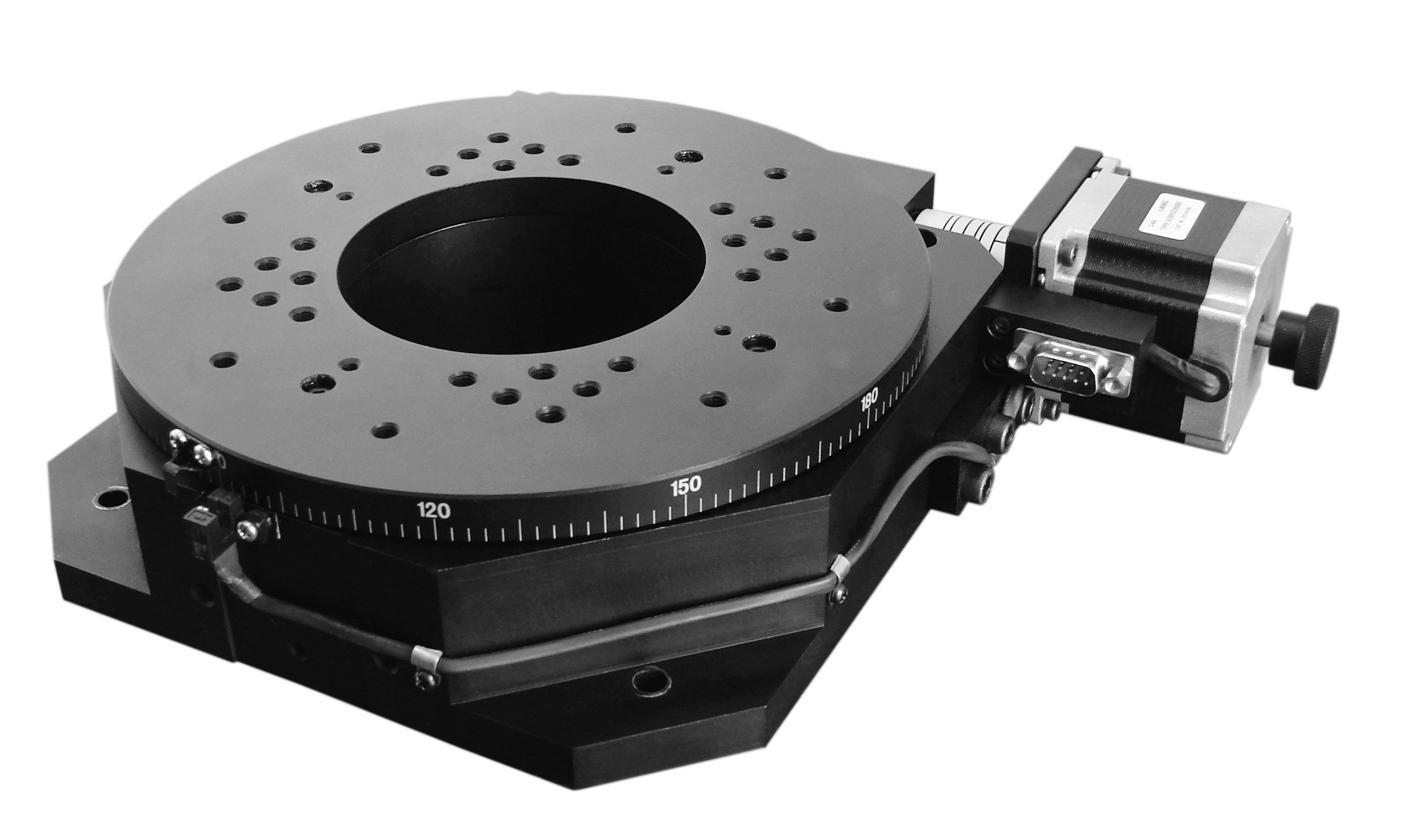

ERDA系列精密电控旋转台
点击：183发布时间：2026-06-02
ERDA系列精密电控旋转台
产品特点：
- 旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长
- 采用精密蜗轮蜗杆传动和转轴系设计，调整精度高，空回小，可以任意正向和反向旋转
- 特殊消空回结构，可调整使用造成的空回间隙
- 特殊结构设计保证了旋转台面的极低的端跳和偏心，使得旋转运动更加平稳
- 旋台中心通孔与旋转中心严格同轴度要求，中心孔径严格配合公差限制，方便精密定位运动
- 步进电机和蜗杆通过进口高品质弹性联轴节连接，传动同步，消偏性能好，排除空回和形位误差
- 手动手轮配置，电动手动均可
- 标配步进电机和RS232/USB/以太网控制接口，配合聚瑞smart的运动控制箱可对其实现控制
- 台面中心有通光孔，可平放使用也可立式(90°)使用，可与其他类别电动、手动位移台组成多维电动调整台，核心零件经特殊处理后可应用于真空环境。
- 标配无零位功能，可增加限位功能，增加零位功能，可换装伺服电机，可加装旋转编码器，免费提供技术支持，接受产品定制或量身订制
技术指标：
产品型号 | ERDA 60 | ERDA 100 | ERDA 200 | ERDA 200H | ERDA 300 | ERDA 400 | |||
机 械 规 格 | 角度范围 | 360° | |||||||
台面直径 | φ60mm | φ100mm | φ200mm | φ200mm | φ300mm | φ400mm | |||
传动比 | 90:1 | 180:1 | 180:1 | 90:1 | 270:1 | 720:1 | |||
驱动方式 | 蜗轮和蜗杆机构 | ||||||||
支撑方式 | 旋转轴承 | ||||||||
标配电机 | 42步进电机(1.8°) | 57步进电机(1.8°) | |||||||
最大静转矩 | 40Ncm | 80Ncm | 120Ncm | 140Ncm | |||||
主体材料 | 铝合金 | ||||||||
表面处理 | 阳极氧化发黑 | ||||||||
自重 | 1.2kg | 1.7kg | 7.8kg | 7.8kg | 14.5kg | 37.5kg | |||
精 度 规 格 | 最大中心承载 | 30kg | 50kg | 60kg | 60kg | 70kg | 80kg | ||
分辨率(无细分) | 0.02° | 0.01° | 0.01° | 0.02° | 0.0067° | 0.0025° | |||
分辨率(64细分) | 0.0003125° | 0.0001562° | 0.0001562° | 0. 0003125° | 0.000104° | 0.000039° | |||
最大速度 | 50°/sec | 25°/sec | 50°/sec | 25°/sec | 12.5°/sec | 6°/sec | |||
重复定位精度 | < 0.01° | < 0.005° | < 0.004° | < 0.004° | < 0.0035° | < 0.003° | |||
空回 | < 0.005° | <0.005° | < 0.004° | < 0.004° | < 0.003° | < 0.003° | |||
丢步 | < 0.005° | <0.005° | < 0.004° | < 0.004° | < 0.003° | < 0.003° | |||
偏心 | 8µ | 8µ | 15µ | 15µ | 18µ | 30µ | |||
端跳精度 | 15µ | 15µ | 18µ | 18µ | 20µ | 25µ | |||
平行度 | 80µ | 80µ | 100µ | 100µ | 120µ | 120µ | |||

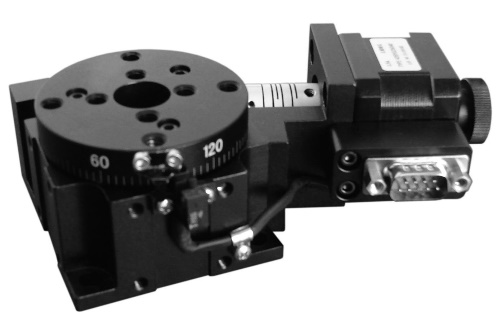

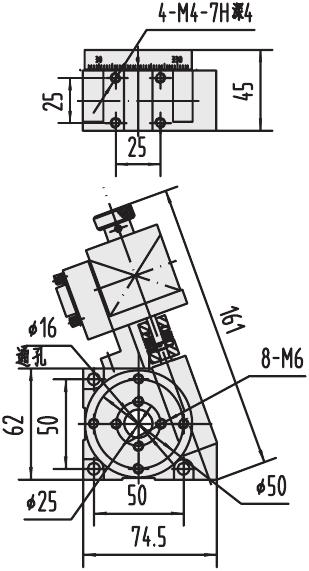

ERDA 60

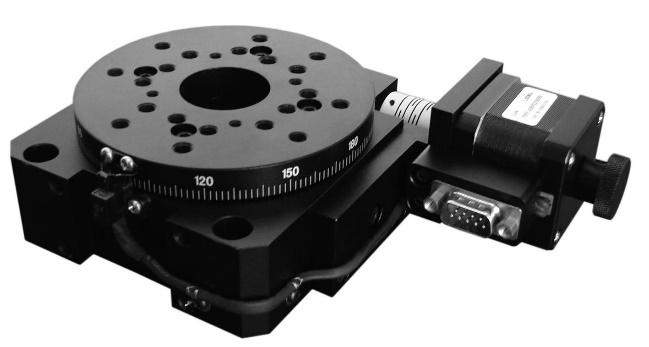

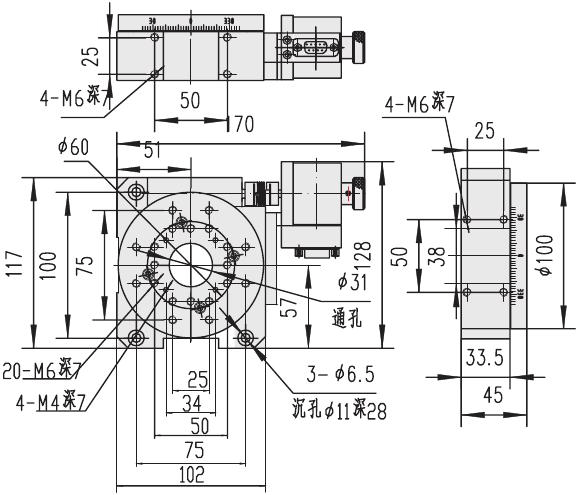

ERDA 100

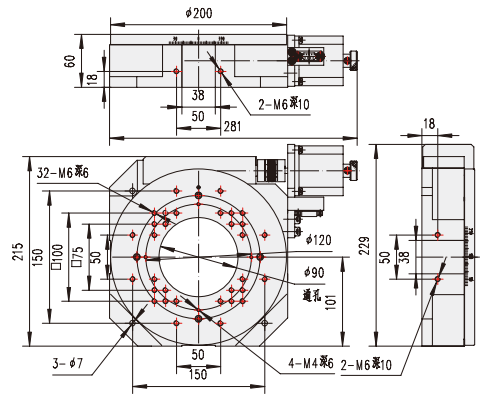

ERDA 200
ERDA 200H双头蜗杆高速旋转台与ERDA 200旋转台外形尺寸一致

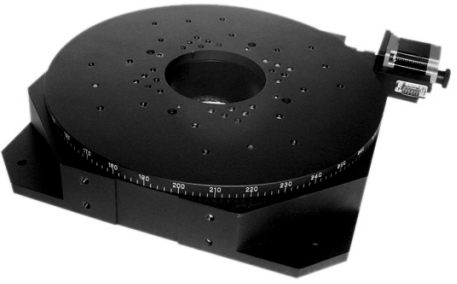

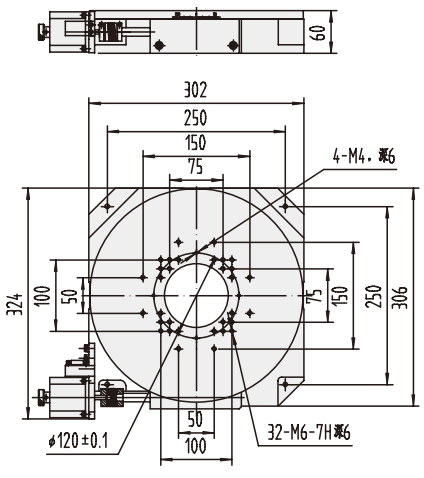

ERDA 300

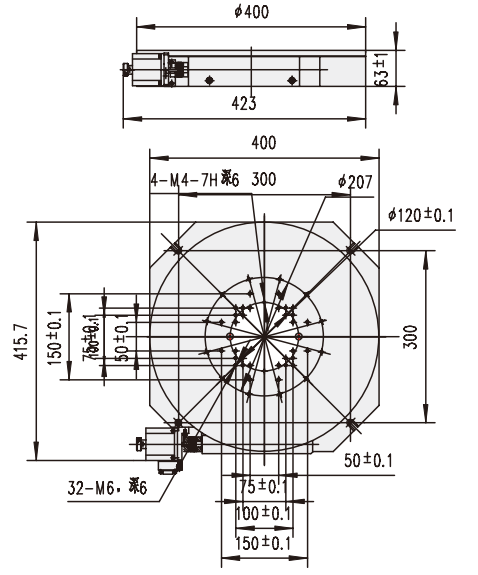

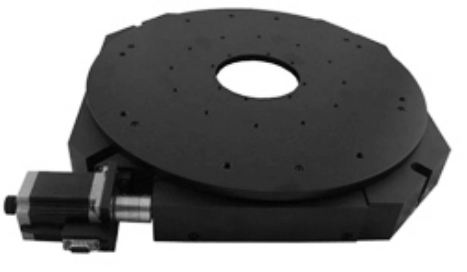

ERDA 400
