电动旋转台
ERDAC系列高速、高精度电控旋转台
ERDAC系列高速、高精度电控旋转台
1、直接连接：
旋转台与D.D马达相同，与承载物直接固定
2、中空结构：
配线、配管及光实验方便
3、高精度定位：
重复定位精度±5sec；绝对定位精度≤1min
4、内置减速机构：
大惯量承载可平稳运转，定位时间快
5、马达任意配：
可选配各厂商伺服或步进马达
应用说明：
举凡机械运动不外乎是“直线”、“圆周”运动，直线运动以各类型滑台为主，而圆周运动则以分割器最具有代表性，再则因技术的成熟及设备精度要求，使得D.D Motor(直驱旋转台)日渐普及。然而，传统分割器已无法满足任意分割之需求；而D.D Motor虽能多元应用且精度高，但其价格成本也高。该“ERDAC系列”旋转平台在两者之间取得平衡，添补了功能的需求，不仅大幅降低成本，更能满足大部分高精度及数位化控制。
产品型号 | ERDAC60 | ERDAC100 | ERDAC200 |
角度范围（°） | 360 | ||
工作台面（mm） | φ35 | φ95 | φ190 |
容许转矩（Nm） | 3.5 | 10 | 65 |
惯性惯量（kg.m2） | 0.000233 | 0.003898 | 0.085792 |
台面允许转速（rpm） | 300 | 200 | 200 |
步进减速比（可选） | 直结式：1:5 直结减速机:1:20 直角转向式：1:15 | 直结式：1:8 直结减速机:1:24 直角转向式：1:16/1:24 | 直结式：1:10 直结减速机:1:20 直角转向式：1:20/1:30 |
伺服减速比（可选） | 直角转向式:1:15 | 与步进减速比一样 | |
选配电机（可选） | 42步进/100W伺服电机 | 60步进/200-400W伺服电机 | |
最小分辨率 | 步进电机：＜0.0018° 伺服电机依编码器而定 | 步进电机：＜0.0015° 伺服电机依编码器而定 | 步进电机：＜0.0012° 伺服电机依编码器而定 |
重复定位精度（sec） | ±5 | ±5 | ±5 |
绝对定位精度（mins） | ≤1 | ≤1 | ≤1 |
平行度（mm） | ±0.005 | ±0.002 | ±0.002 |
同心度（mm） | ＜0.01 | ＜0.01 | ＜0.01 |
保护等级IP | 40 | 40 | 40 |
支撑方式 | 角接触滚珠轴承 | 圆锥滚子轴承 | 圆锥滚子轴承 |
质量（kg） | 1.5 | 4 | 12 |

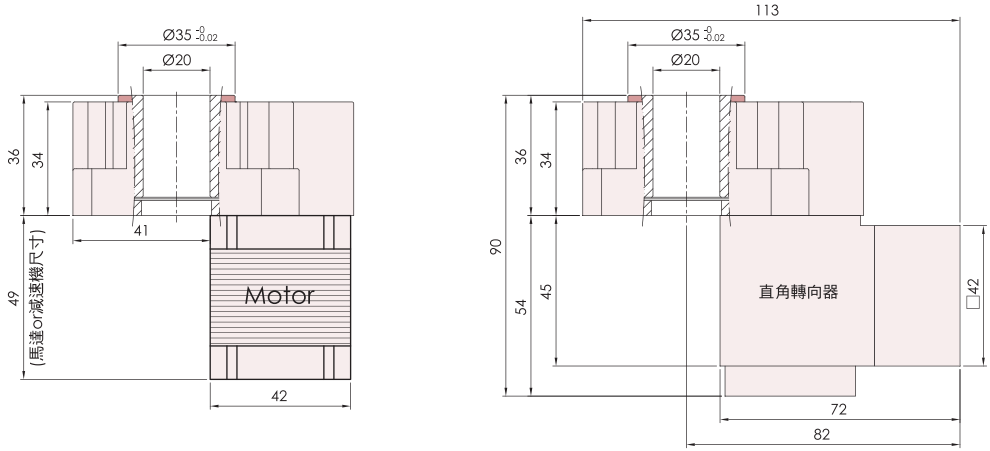

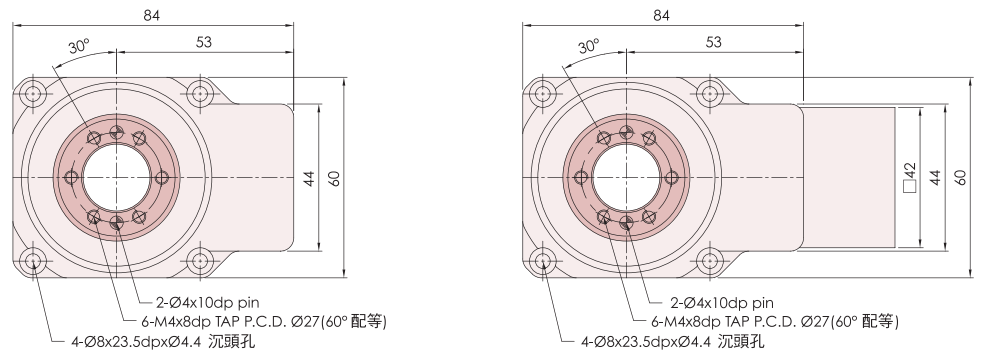

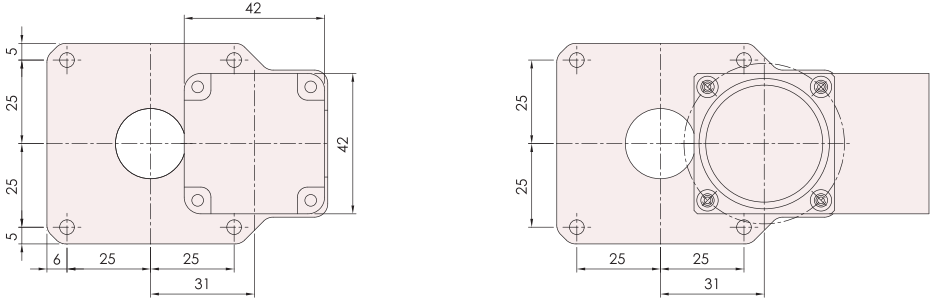

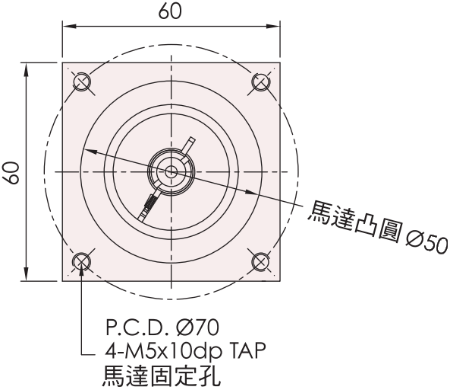

ERDAC60与电机连接方式尺寸图

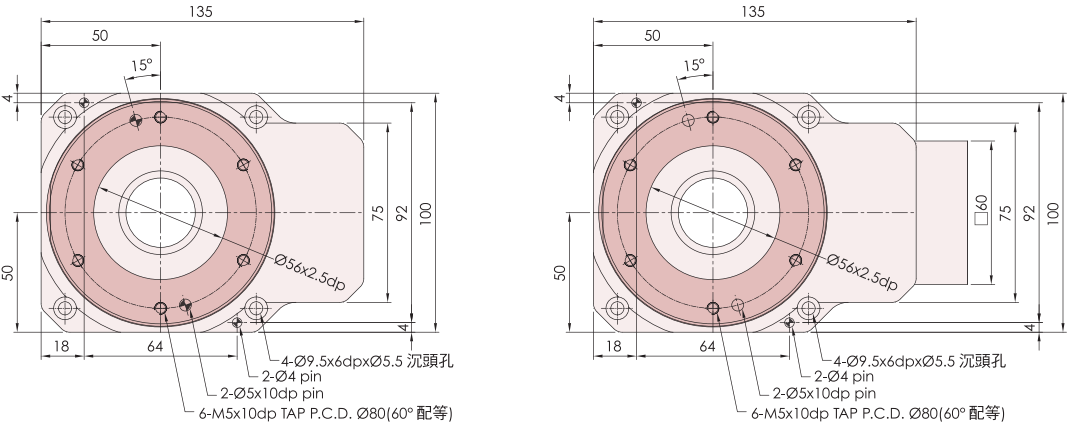

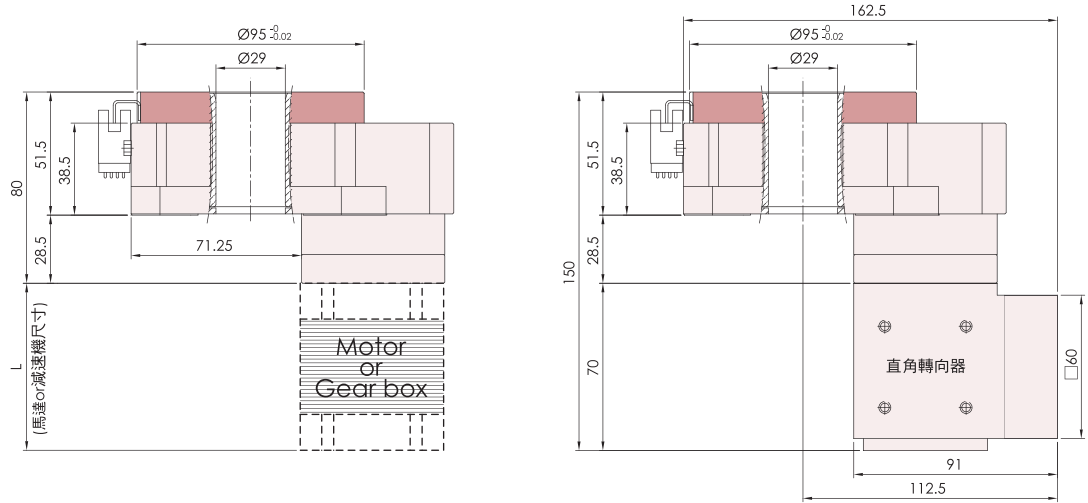

ERDAC100与电机连接方式尺寸图

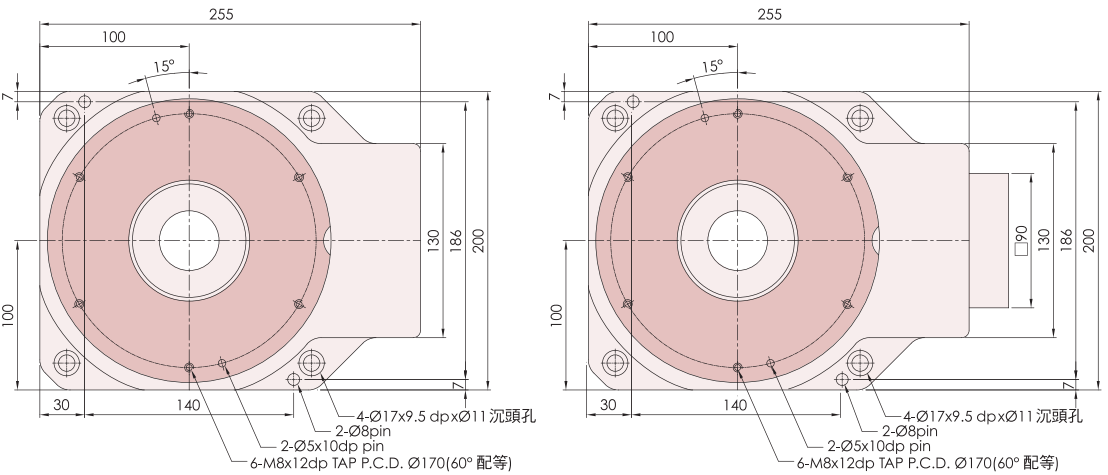

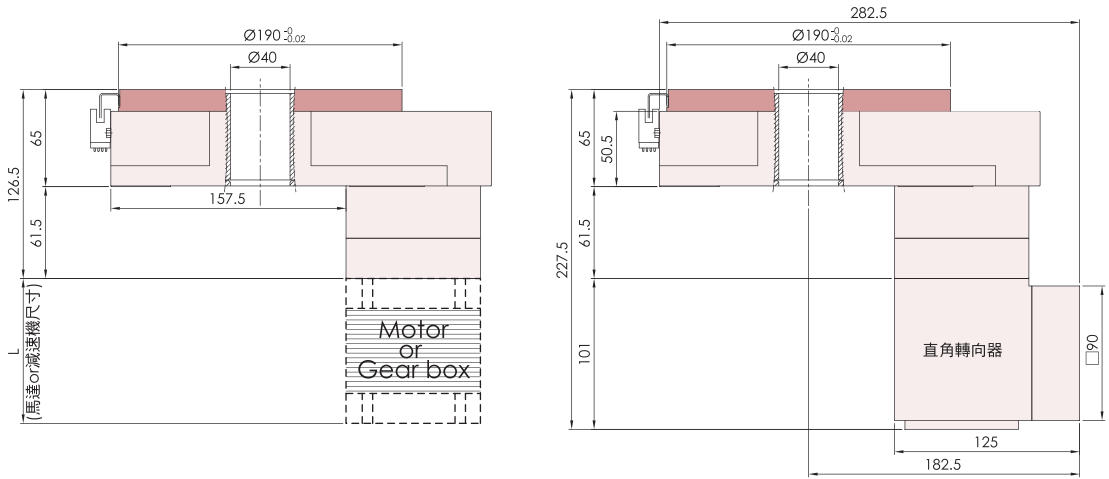

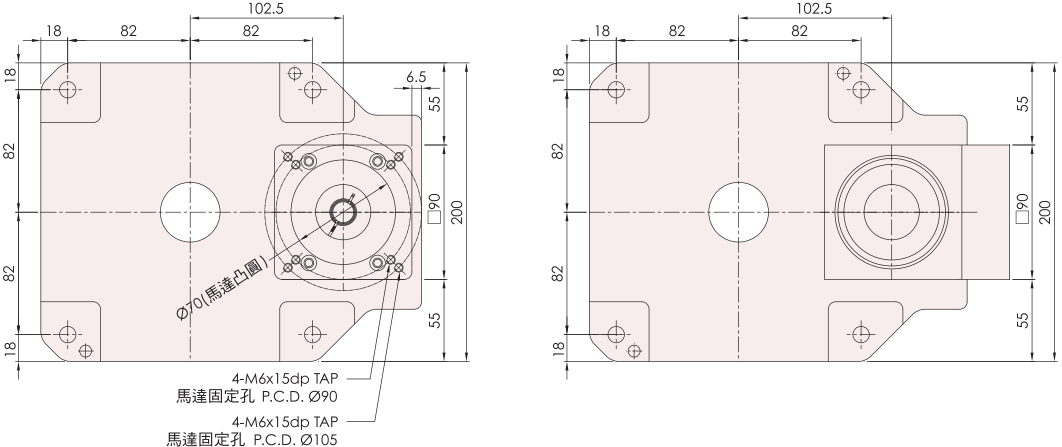

ERDAC200与电机连接方式尺寸图
