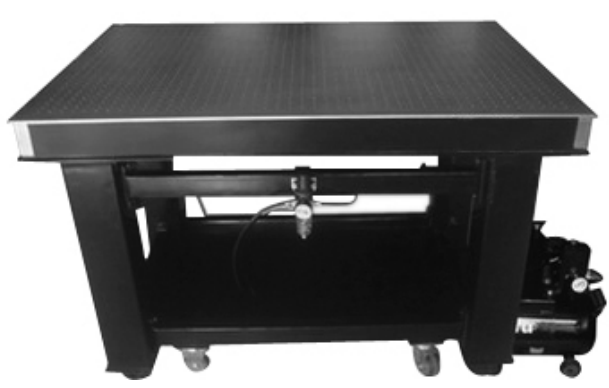

OPB-A系列自动充气光学平台
OPB-A系列自动充气光学平台
产品特点：
- 专门设计的水平减震机构，阻尼隔振基础采用二层气囊隔离，在各个方向上都提供了优异的减振性能，减振器自身振动频率非常低。同时精磨加工不锈钢台面，合理的硬重比提供优良的抗振性能
- 自动充气，全部气动执行元件采用原装德国FESTO产品静音空气机气源，噪声低（小于65分贝）
- Cr18不锈钢台面，特殊的加工工艺保证更高的平面度，密迪纹散光效果好，不刺眼
- 表面阵列标准间距M6螺纹孔，方便安装固定器件
- 非常适用于振动频率要求高的实验环境
接受客户任意规格订制技术参数：
平面度：不大于0.05mm/㎡
表面粗糙度：小于0.8um
振幅：不大于1.2um
重复定位精度：±0.05mm
固有频率垂直：1.2Hz～1.8Hz，水平：1.2Hz～1.8Hz
产品规格：
产品 型号 | 平台规格（mm） 长×宽×高 | 阻尼 支撑 | 台面高度 （mm） | 台面厚度 （mm） | M6螺纹孔规格 （mm） |
OPB-A-06-06 | 600×600×800 | 4支撑 | 60 | 6 | 25×25 |
OPB-A-075-075 | 750×750×800 | 4支撑 | 60 | 6 | 25×25 |
OPB-A-09-06 | 900×600×800 | 4支撑 | 80 | 6 | 25×25 |
OPB-A-12-08 | 1200×800×800 | 4支撑 | 100 | 6 | 25×25 |
OPB-A-15-10 | 1500×1000×800 | 4支撑 | 150 | 8 | 25×25 |
OPB-A-18-12 | 1800×1200×800 | 4支撑 | 200 | 8 | 25×25 |
OPB-A-20-10 | 2000×1000×800 | 4支撑 | 200 | 8 | 25×25 |
OPB-A-20-12 | 2000×1200×800 | 4支撑 | 200 | 8 | 25×25 |
OPB-A-20-15 | 2000×1500×800 | 4支撑 | 200 | 8 | 25×25 |
OPB-A-24-12 | 2400×1200×800 | 4支撑 | 200 | 8 | 25×25 |
OPB-A-24-15 | 2400×1500×800 | 4支撑 | 200 | 8 | 25×25 |
OPB-A-30-10 | 3000×1000×800 | 6支撑 | 200 | 10 | 50×50 |
OPB-A-30-12 | 3000×1200×800 | 6支撑 | 200 | 10 | 50×50 |
OPB-A-30-15 | 3000×1500×800 | 6支撑 | 250 | 10 | 50×50 |
OPB-A-35-12 | 3500×1200×800 | 6支撑 | 250 | 10 | 50×50 |
OPB-A-35-15 | 3500×1500×800 | 6支撑 | 250 | 10 | 50×50 |
OPB-A-40-15 | 4000×1500×800 | 6支撑 | 300 | 10 | 50×50 |
OPB-A-45-15 | 4500×1500×800 | 6支撑 | 300 | 12 | 50×50 |
OPB-A-50-15 | 5000×1500×800 | 8支撑 | 300 | 12 | 50×50 |
OPB-A-60-15 | 6000×1500×800 | 8支撑 | 300 | 12 | 50×50 |
