HLDD25A HLDD25C系列整体式多轴位移台
点击：11发布时间：2026-06-02
HLDD25A/ HLDD25C系列整体式多轴位移台
整体式多轴位移台采用整体式结构设计，具有结构紧凑、承载大、直线行性好、精度高、稳定等特点，可分左右手操作。（在型号后加L为左手型）
产品特点：
- 结构紧凑，体积小巧；左右手成对设计，方便操作
- V 型导轨 + 交叉滚柱，直线性好
- X轴和Y轴正交 10″；X 轴、Y 轴和Z轴垂直10″
- 细牙螺杆或微分头调整；双弹簧复位，消除空回

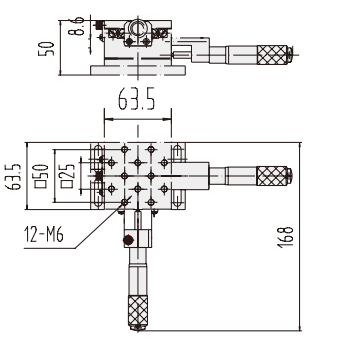

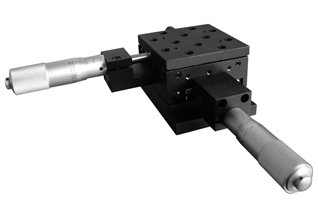

HLDD25A-1 / 2

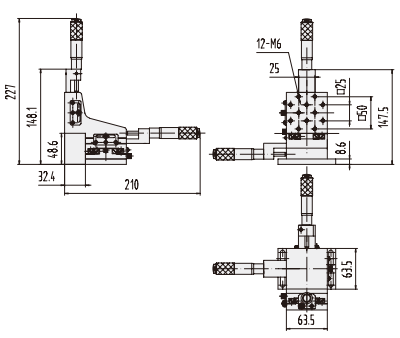

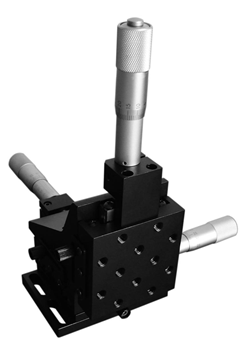

HLDD25C-1 / 2
技术指标：
产品型号 | HLDD25A-1 | HLDD25A-2 | HLDD25C-1 | HLDD25C-2 |
调整维数 | XY | XY | XYZ | |
驱动方式 | 微调螺纹副 | 测微头 | 微调螺纹副 | 测微头 |
行程 | 25mm（中心位置驱动） | |||
导轨 | V型导轨 + 交叉滚柱 | |||
最小刻度 | ---- | 0.01mm | ---- | 0.01mm |
精度 | 0.01mm | |||
直线度 | 0.002mm | |||
摆动误差 | ＜20″ | |||
自重 | 1 kg | 1.15 kg | 1.35 kg | 1.65 kg |
负载 | 10kg | 5kg | ||
