EADA系列精密电控角位台
点击：20发布时间：2026-06-02
EADA系列精密电控角位台
该系列电控角位移台可使其上固定的光学器件绕中心轴进行倾斜（回转、俯仰）调整，采用步进电机驱动，可换装伺服电机，实现倾斜角度调整自动化。手动手轮配置，电控手动均可。
产品特点：
- 弧行滚珠导轨，采用多道工艺精密加工而成，配合精度高，承载大，寿命长
- 采用精密研配的蜗轮蜗杆结构，驱动大，运动舒适，可以任意正向和反向旋转且空回极小
- 独特支撑及消空回结构，可调整使用造成的空回间隙，保证台面极低的偏摆和倾斜，运动平稳
- 角位台成对设计，可叠加可单独使用，两种旋转半径精心设计，叠加后可绕一共点两维正交旋转
- 标配步进电机和RS232/USB/以太网控制接口，配合聚瑞smart的运动控制箱可对其实现控制
- 具有限位功能，初始零位功能，可换装伺服电机，接受产品的改制和量身定制
技术指标：
产品型号 | EADA15A | EADA15C | EADA30 | EADA20 | |
机 械 规 格 | 角度范围（°） | ±15 | ±15 | ±30 | ±20 |
台面大小（mm） | 65×65 | 160×160 | 300×300 | 400×400 | |
传动比 | 252:1 | 400:1 | 525:1 | 859:1 | |
驱动方式 | 精研蜗轮和蜗杆机构 | ||||
支撑方式 | 弧行交叉滚珠导轨 | ||||
步进电机（1.8°） | 42步进电机 | 57步进电机 | 86步进电机 | ||
最大静转矩 | 40Ncm | 80Ncm | 490Ncm | ||
主体材料 | 铝合金 | ||||
表面处理 | 阳极氧化发黑 | ||||
自重 | 1.2kg | 18kg | 32kg | 40kg | |
精 度 规 格 | 最大承载 | 8kg | 25kg | 35kg | 45kg |
分辨率(无细分) | ≈0.007° | 0.0045° | ≈0.00343° | 0.002° | |
分辨率(20细分) | 0.0003571° | 0.000225° | 0.000171° | 0.0001° | |
最大速度 | 8°/sec | 5°/sec | 4°/sec | 2°/sec | |
重复定位精度 | < 0.01° | < 0.005° | < 0.005° | < 0.005° | |
空回 | ±30″ | ±35″ | ±40″ | ±30″ | |
丢步 | ±15″ | ±15″ | ±20″ | ±18″ | |
旋转中心精度（mm） | 0.02 | 0.025 | 0.03 | 0.035 | |
台面大小、旋转角度规格等可根据客户具体需求订制 | |||||

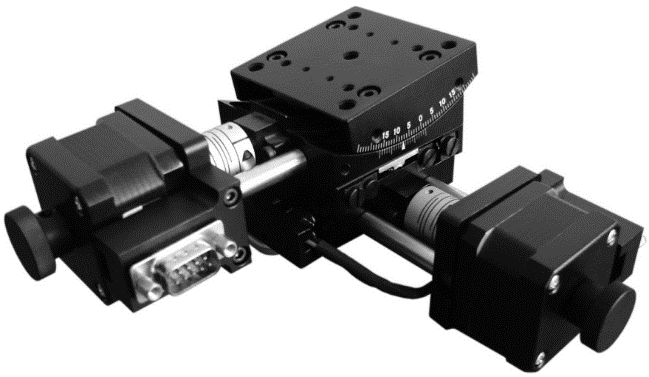

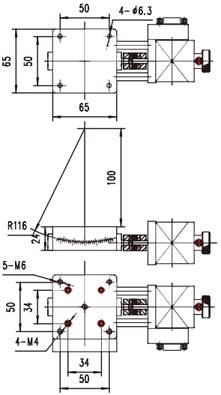

EADA15A参考图及组合示例

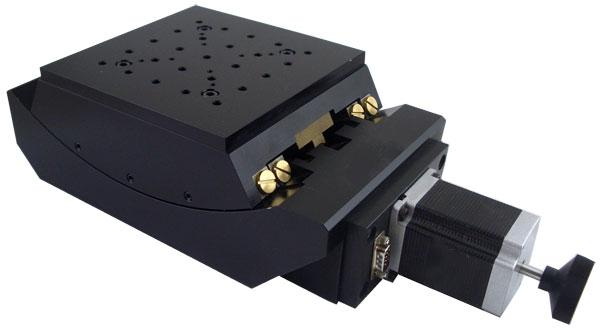

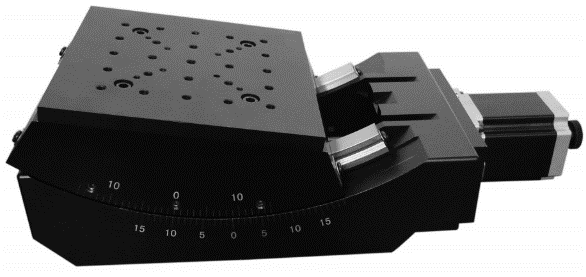

EADA15C / EADA30 / EADA20参考图

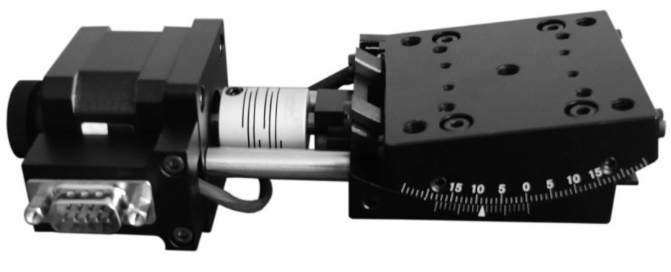

EADA15A

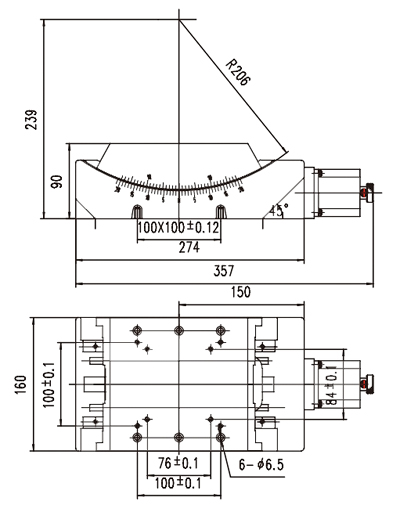

EADA15C

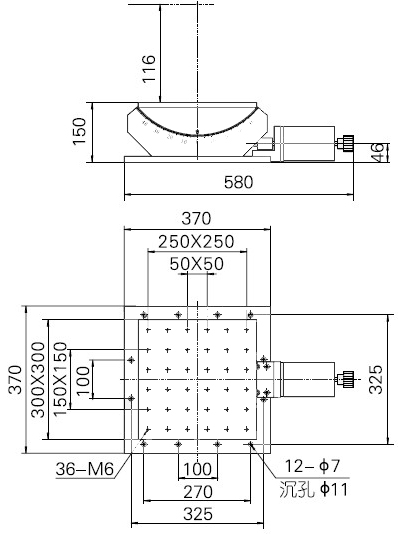

EADA30

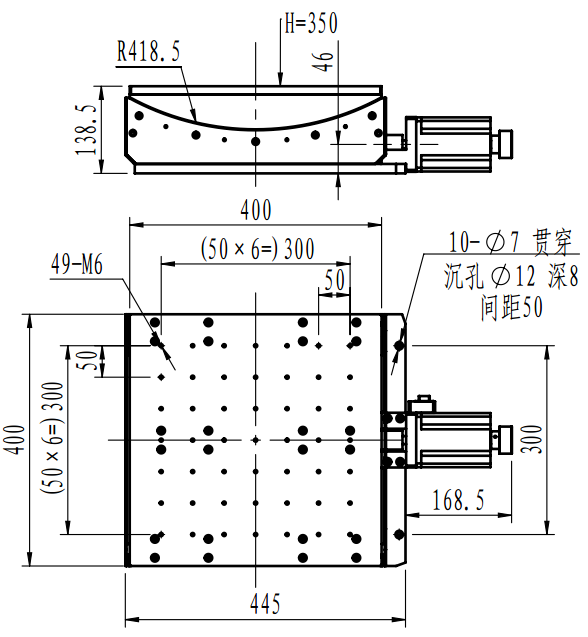

EADA20
