整体式双轴位移台

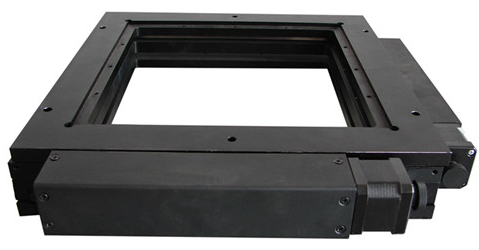

EDLDAS系列整体式双轴位移台

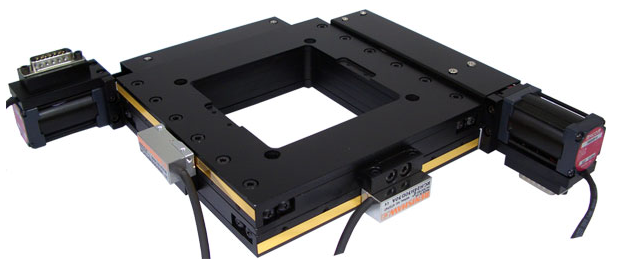

EDLDA/S系列整体式双轴位移台
整体式二维平移台为双轴整体式设计，两轴正交精度高，通过步进电机控制，实现空间X Y两轴位移调整自动化，手轮配置电控手动均可。结构紧凑，中心方形通孔设计，方便通光。特别适合显微镜下观察实验。
产品特点：
- 精密级滚珠螺杆，弹性联轴器均为进口高品质产品，并UN提供整机质量保证
- 电机与滚珠螺杆通过弹性联轴器连接，排除空回及加工形位误差。
- 导轨采用V型交叉滚柱导轨滚动摩擦
- 台面可装卡载物玻璃，底座有螺纹及通孔两种固定方式，可根据具体情况方便安装
- 两轴正交精度高，中心方型设计，方便通光，手动手轮配置，电动手动均可
- 标配步进电机和RS232/USB/以太网控制接口，配合聚瑞smart的运动控制箱可对其实现控制
- 设有零位及限位功能，保护产品。可换装伺服电机，免费提供技术支持，接受产品定制
精密型技术指标：
产品型号 | EDLDA 50 | EDLDA 100 | |
机 械 规 格 | 台面尺寸（mm） | 175×175 | 300×300 |
通光孔大小（mm） | 95×95 | 220×220 | |
行程（mm） | 50×50 | 100×100 | |
导轨 | 精密级V型交叉滚柱导轨 | ||
螺杆导程（mm） | 4（可选导程为2mm） | ||
螺杆规格 | 精密级滚珠螺杆 | ||
标配电机 | 42步进电机（1.8°） | ||
主体材料 | 铝合金 | ||
表面处理 | 阳极氧化发黑 | ||
自重（kg） | 3.2 | 8.5 | |
精 度 规 格 | 台面承载（kg） | 20 | |
分辨率（mm） | 0.02（无细分） 0.000625（32细分） | ||
最大速度（mm/s） | 25 | ||
重复定位精度 | ≤0.005 | ||
回程间隙（mm） | 0.005 | ||
直线度（mm） | ±0.005 | ±0.008 | |
平行度（mm） | ±0.01 | ±0.015 | |
丢步（mm） | 0.003 | ||
高精密型技术指标：
产品型号 | EDLDS 50 | EDLDS 100 | ||
机 械 规 格 | 台面尺寸（mm） | 175×175 | 300×300 | |
通光孔大小（mm） | 95×95 | 220×220 | ||
行程（mm） | 50×50 | 100×100 | ||
导轨 | 高精密V型交叉滚柱导轨 | |||
螺杆导程（mm） | 4mm（可选导程为2mm） | |||
螺杆规格 | 高精密研磨级滚珠螺杆 | |||
标配电机 | 42步进电机（1.8°） | |||
主体材料 | 铝合金 | |||
表面处理 | 阳极氧化发黑 | |||
自重（kg） | 3.2 | 8.3 | ||
精 度 规 格 | 台面承载（kg） | 20 | ||
分辨率（mm） | 0.02（无细分） 0.000625（32细分） | |||
最大速度（mm/s） | 25 | |||
重复定位精度 | ≤0.003 | |||
回程间隙（mm） | 0.003 | |||
直线度（mm） | ±0.003 | ±0.005 | ||
平行度（mm） | ±0.008 | ±0.012 | ||
丢步（mm） | 0.002 | |||

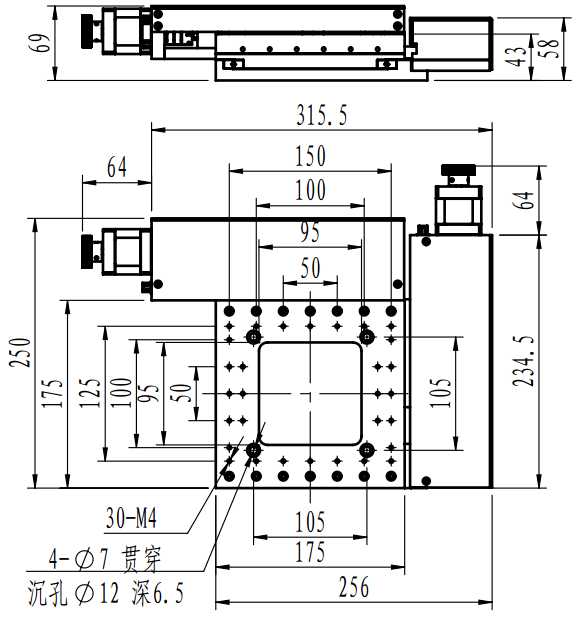

EDLDA 50 / EDLDS 50

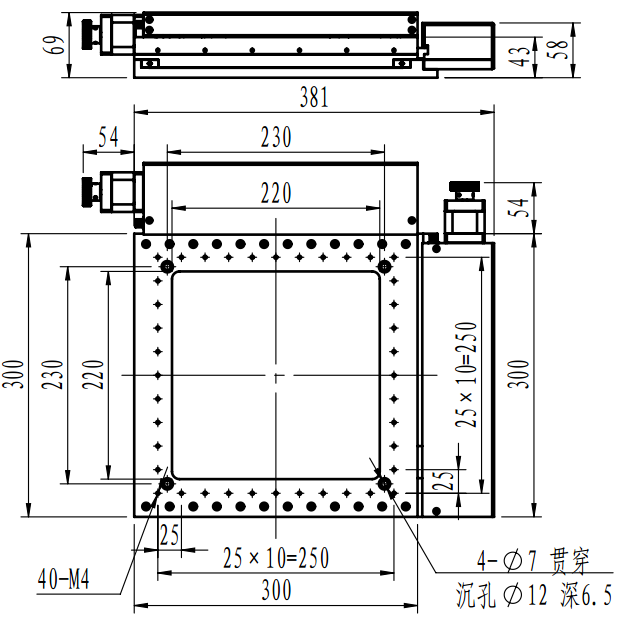

EDLDA 100 / EDLDS100
