ELDL系列长行程平移台
点击：22发布时间：2026-06-02

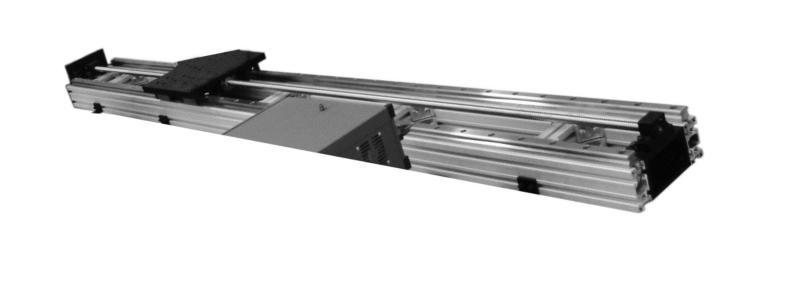

ELDL系列长行程平移台(精密方导轨)
产品特点：
- 精密滚珠丝杆及直线导轨
- 光电开关零位，两端设限位开关，垂直使用时可选断电保护器
- 底座安装孔位调整灵活，方便安装，特殊轴端设计，保证长期有效运行
- 标配混合伺服电机，增加防撞安全装置，有效地保护设备和人员安全
- 配有手轮，电动手动均可，免费提供技术支持，接受产品定制或量身订制
受任意规格行程定制或根据客户精度需求、尺寸量身订制
MTSL系列技术指标：
产品型号 | ELDL1000 | ELDL1200 | ELDL1500 | ELDL2000 | ELDL2500 | ELDL3000 | ||
机 械 规 格 | 行程 | 1000mm | 1200mm | 1500mm | 2000mm | 2500mm | 3000mm | |
台面尺寸 | 200mm×200mm | |||||||
丝杆规格 | 精密滚珠丝杆（导程5mm） | |||||||
导轨 | 精密线性滑块导轨 | |||||||
电机 | 400W混合伺服电机 | |||||||
主体材料 | 铝合金/阳极氧化本色与发黑 | |||||||
台面承载 | 80kg | 50kg | ||||||
重量 | 2.9kg | 3.6kg | 4.5kg | 5.6kg | 6.2kg | |||
精 度 规 格 | 分辨率 | 0.003125(8细分) 0.0003006mm(64细分) | ||||||
最大速度 | 100mm/s | |||||||
重复定位 精度 | ≤6µ | ≤10µ | ||||||
直线度 | 25µ | 30µ | ||||||
回程间隙 | 5µ | 8µ | ||||||

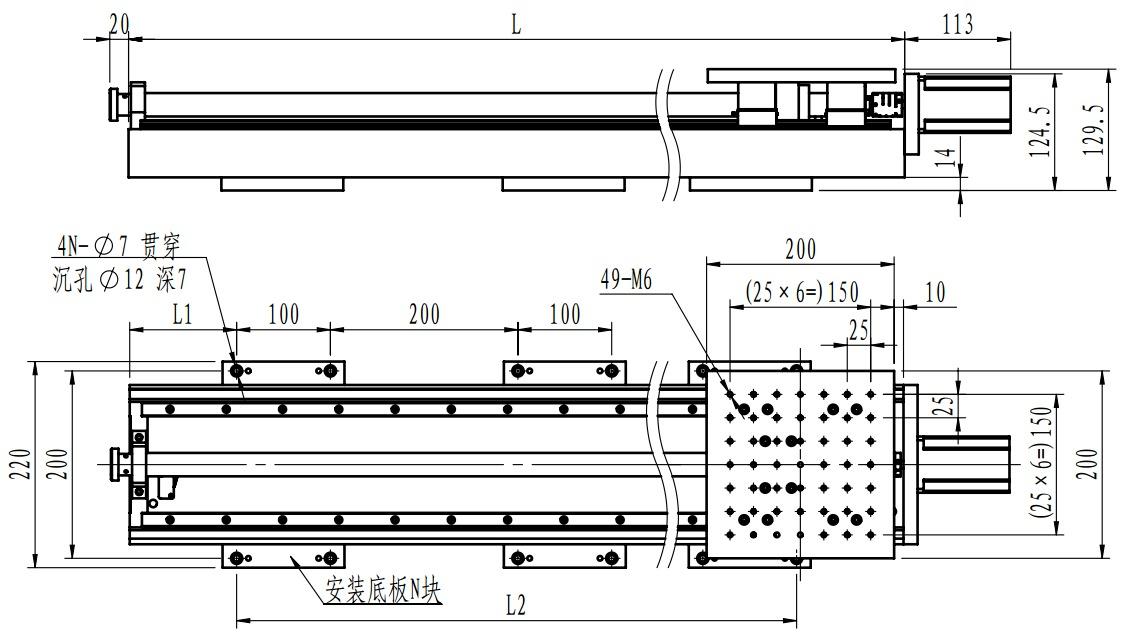

产品型号 | ELDL1000 | ELDL1200 | ELDL1500 | ELDL2000 | ELDL2500 | ELDL3000 |
长度L | 1228 | 1428 | 1728 | 2228 | 2728 | 3228 |
孔边距L1 | 114 | 64 | 64 | 164 | 114 | 64 |
孔距总长L2 | 1000 | 1300 | 1600 | 1900 | 2500 | 3100 |
安装底板个数N | 4 | 5 | 6 | 7 | 9 | 11 |
