ELDT系列薄电控平移台
点击：27发布时间：2026-06-02

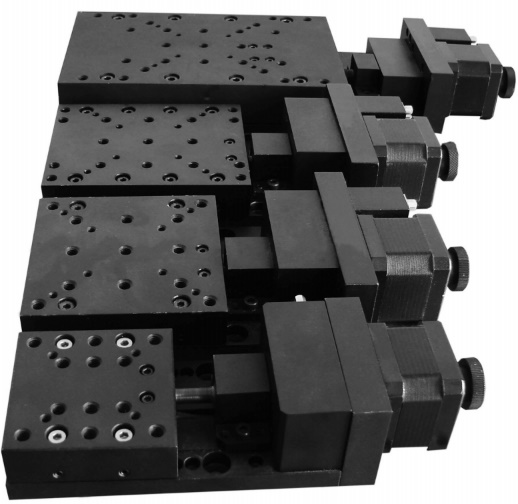

ELDT系列薄电控平移台( V形导轨 + 交叉滚柱)
产品特点：
- 传动采用精研丝杠副，导轨采用V型导轨副，弹性联轴器等均为进口高品质产品，提供质量保证
- 左右极限和零位光电开关，标准接口，方便信号传输
- 电移台整体高度30mm，最高处仅44mm，特别适合空间高度要求小、行程小、分辨率要求高的应用标配步进电机和RS232/USB/以太网控制接口，配合聚瑞smart的运动控制箱可对其实现控制
- 免费提供技术支持，接受产品定制或量身订制
- 配有手轮，可进行手动调节，特殊适合科学实验
技术指标：
产品型号 | ELDT13 | ELDT30 | ELDT50 | ELDT100 | |
机 械 规 格 | 台面尺寸（mm） | 65×65 | 90×90 | 90×110 | 115×180 |
行程（mm） | 13 | 30 | 50 | 100 | |
导轨 | V形导轨 + 交叉滚柱 | ||||
丝杆导程（mm） | 0.5 | 1 | |||
标配电机 | 42步进电机(1.8°)/ 额定电流（1.5A） | ||||
最大静力矩（Ncm） | 40 | ||||
主体材料/表面处理 | 铝合金/阳极氧化发黑 | ||||
台面承载（kg） | 10 | 15 | 20 | ||
自重（kg） | 1.2 | 1.3 | 1.5 | 2.2 | |
精 度 规 格 | 分辨率（mm）无细分 | 0.0025 | 0.005 | ||
分辨率（mm）64细分 | 0.000039 | 0.000078 | |||
最大速度（mm/s） | 6 | 12.5 | |||
重复定位精度（mm） | < 0.003 | < 0.005 | |||
运动直线度（mm） | 0.005 | 0.01 | 0.013 | 0.025 | |
回程间隙（mm） | < 0.005 | ||||

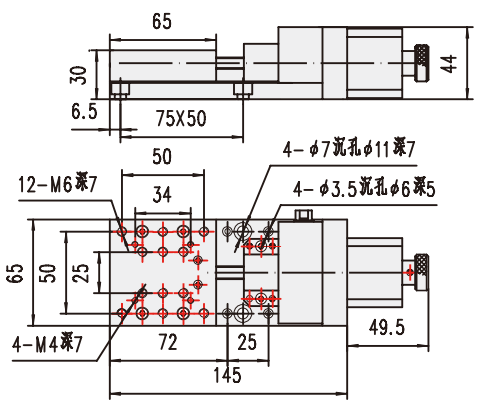

ELDT13

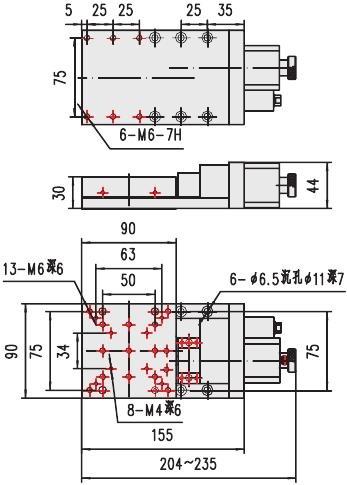

ELDT30

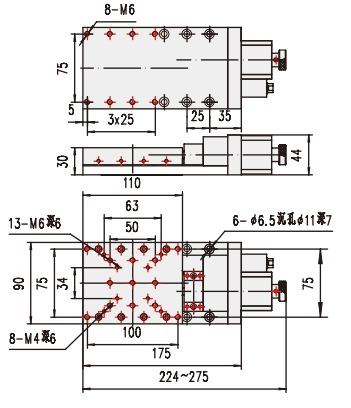

ELDT50

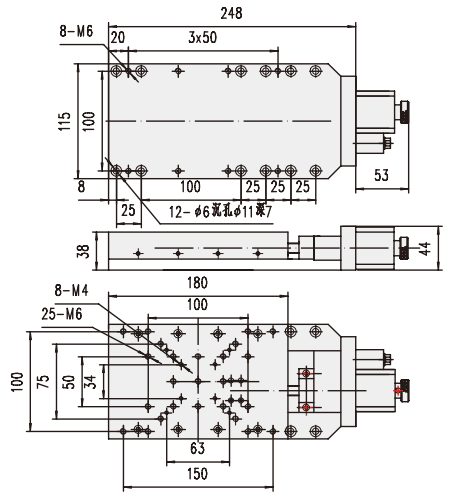

ELDT100
