ELDB/A系列电控平移台

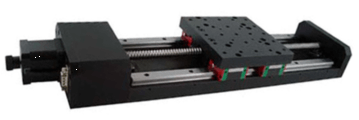

ELDB/A系列电控平移台(精密滚珠丝杆+精密方导轨)
产品特点：
- 进口精密滚珠丝杆驱动，重复定位精度和绝对定位精度好，轴向间隙小，寿命长
- 导轨采用高精密线性滑块导轨（整体与底板连接），运动舒适，适合单轴或多轴组合使用
- 独特防松和防轴窜结构，有效防止丝杆松动，轴向窜动，有效保证重复定位精度和绝对定位精度
- 超精密加工精磨底板，装配工艺严格、独特，良好的机械性能保证了产品的性能一致性
受任意规格行程定制或根据客户精度需求、尺寸量身订制
- 电机和滚珠丝杆通过进口高品质弹性联轴节连接，消偏性能好，可以消除反间隙和扭振
- 光电开关零定位，两端设限位开关 ，垂直使用时可选配断电保护器.
- 标配步进电机和RS232/USB/以太网控制接口，配合聚瑞smart的运动控制箱可对其实现控制
- 可换装伺服电机，实现高速重载，换装伺服免费增加防撞安全装置，有效地保护设备和人员安全
- 配有手轮，电动手动均可，免费提供技术支持，接受产品定制或量身订制
ELDB系列普通型技术指标：
产品型号 | ELDB50 | ELDB100 | ELDB150 | ELDB200 | ELDB250 | ELDB300 | ELDB400 | ELDB500 | ELDB600 | ||
机械规格 | 行程 | 50mm | 100mm | 150mm | 200mm | 250mm | 300mm | 400mm | 500mm | 600 mm | |
台面尺寸 | 120mm×120mm | 120mm×140mm | 150mm×150mm | ||||||||
丝杆规格 | 精密滚珠丝杆（导程4-16mm） | 精密滚珠丝杆（导程5-16mm） | |||||||||
导轨 | 精密线性滑块导轨 | ||||||||||
电机 | 42步进电机（1.8°）/伺服电机 | 57步进电机（1.8°）/伺服电机 | |||||||||
主体材料 | 铝合金/不锈钢 | ||||||||||
表面处理 | 阳极氧化发黑 | ||||||||||
台面承载 | 20kg | 30kg | 50 kg | ||||||||
重量 | 2.9kg | 3.6kg | 4.5kg | 5.6kg | 6.2kg | 7.0kg | 7.6kg | 8.5kg | 9.8kg | ||
精 度 规格 | 分辨率 | 0.0025mm(8细分) 0.0003125mm(64细分) | 0.003125(8细分) 0.0003006mm(64细分) | ||||||||
最大速度 | 25-500mm/sec | 35-500mm/sec | |||||||||
重复定位 精度 | ≤5µ | ||||||||||
直线度 | 3µ | 8µ | 10µ | ||||||||
平行度 | 10µ | 18µ | 25µ | ||||||||
偏摆 | 28″ | 50″ | 60″ | ||||||||
俯仰 | 20″ | 26″ | 30″ | ||||||||
回程间隙 | 4µ | ||||||||||
丢步运动 | 3µ | 5µ | |||||||||
ELDA系列精密型技术指标：
产品型号 | ELDA50 | ELDA100 | ELDA150 | ELDA200 | ELDA250 | ELDA300 | ELDA400 | ELDA500 | ELDA600 | |
机械规格 | 行程 | 50mm | 100mm | 150mm | 200mm | 250mm | 300mm | 400mm | 500mm | 600 mm |
台面尺寸 | 120mm×120mm | 120mm×140mm | 150mm×150mm | |||||||
丝杆规格 | 高精密滚珠丝杆（导程4-16mm） | 高精密滚珠丝杆（导程5-16mm） | ||||||||
导轨 | 高精密线性滑块导轨 | |||||||||
电机 | 42步进电机（1.8°）/伺服电机 | 57步进电机（1.8°）/伺服电机 | ||||||||
主体材料 | 铝合金/不锈钢 | |||||||||
表面处理 | 阳极氧化发黑 | |||||||||
台面承载 | 20kg | 30kg | 50 kg | |||||||
重量 | 2.9kg | 3.6kg | 4.5kg | 5.6kg | 6.2kg | 7.0kg | 7.6kg | 8.5kg | 9.8kg | |
精 度 规格 | 分辨率 | 0.0025mm(8细分) 0.0003125mm(64细分) | 0.003125(8细分) 0.0003006mm(64细分) | |||||||
最大速度 | 25-500mm/sec | 35-500mm/sec | ||||||||
重复定位 精度 | ≤3µ | |||||||||
直线度 | 3µ | 8µ | 10µ | |||||||
平行度 | 10µ | 18µ | 25µ | |||||||
偏摆 | 28″ | 50″ | 60″ | |||||||
俯仰 | 20″ | 26″ | 30″ | |||||||
回程间隙 | 2µ | |||||||||
丢步运动 | 2µ | 3µ | ||||||||

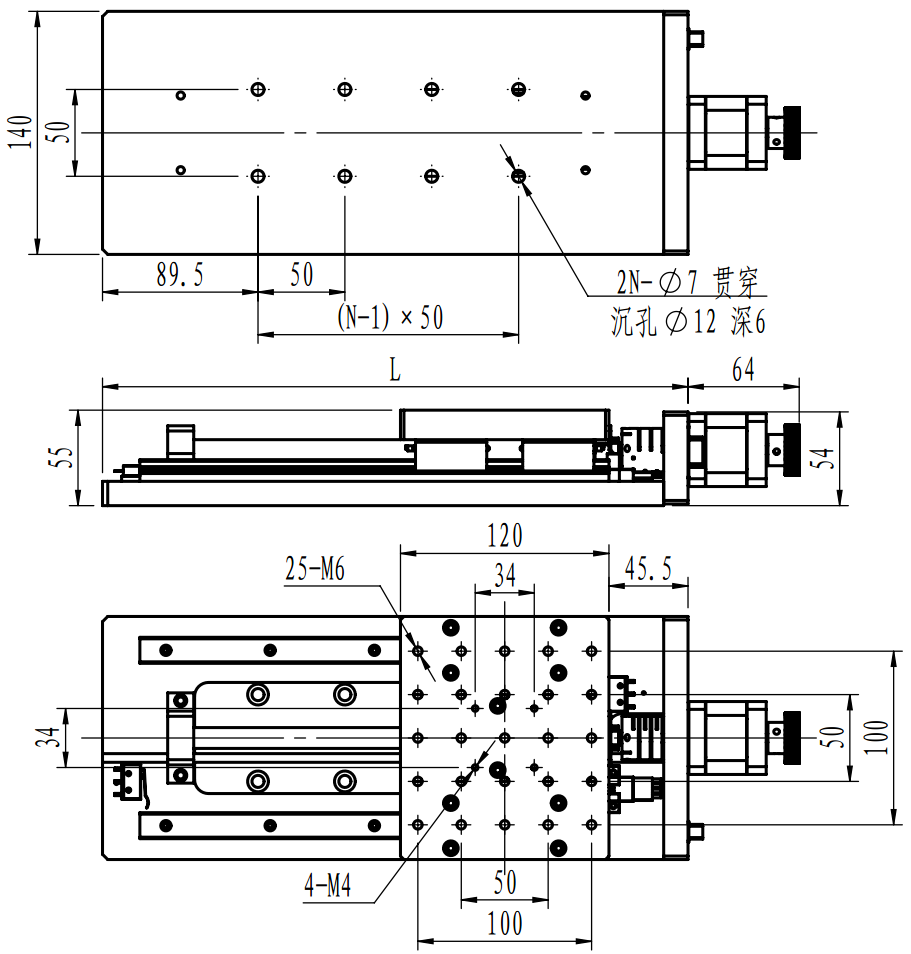

产品型号 | ELDB50 / ELDA50 |
长度L | 255 |
孔个数N | 3 |

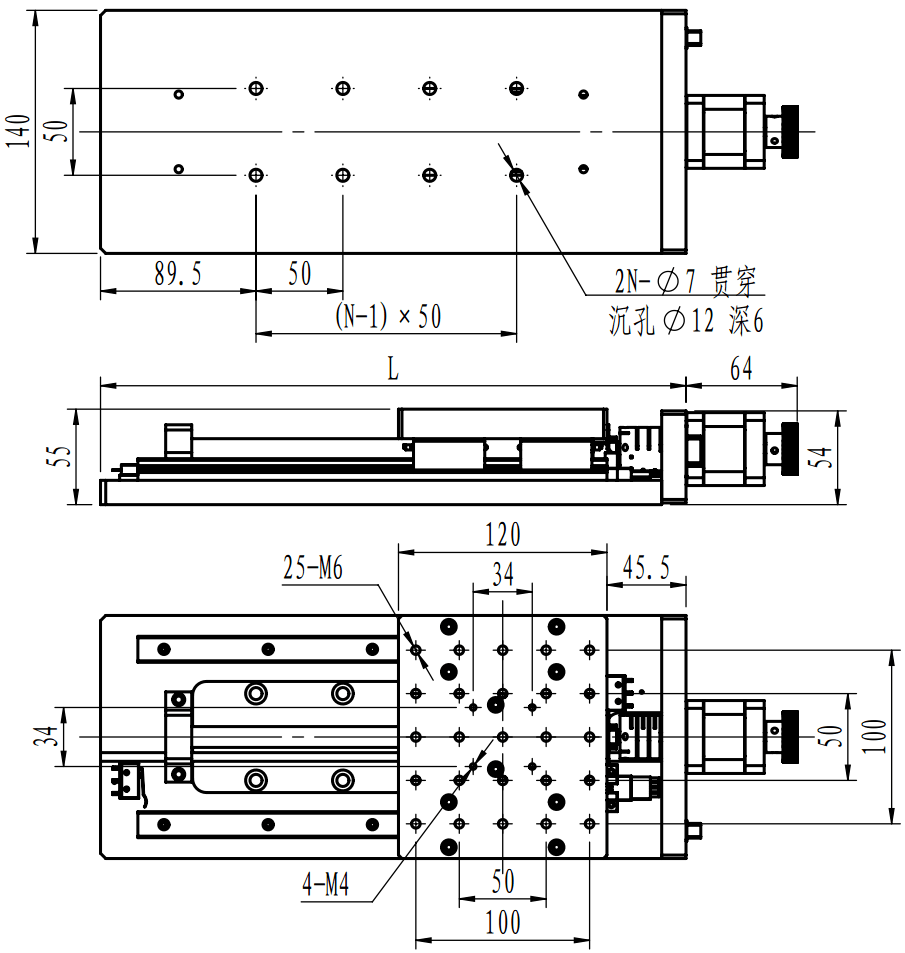

产品型号 | ELDB 100 / ELDA100 |
长度L | 305 |
孔个数N | 4 |
产品型号 | ELDB 100 / ELDA100 |
长度L | 305 |
孔个数N | 4 |
产品型号 | ELDB 150 / ELDA150 |
长度L | 337 |
孔个数N | 4 |
产品型号 | ELDB 200 / ELDA200 |
长度L | 387 |
孔个数N | 5 |
产品型号 | ELDB 250 / ELDA250 |
长度L | 437 |
孔个数N | 6 |
ELDB 150 / 200 / 250、 ELDA150 / 200 / 250
产品型号 | ELDB 300 / ELDA300 |
长度L | 503 |
孔个数N | 8 |
产品型号 | ELDB 400 / ELDA400 |
长度L | 603 |
孔个数N | 10 |
产品型号 | ELDB 500 / ELDA500 |
长度L | 703 |
孔个数N | 12 |
产品型号 | ELDB 600 / ELDA600 |
长度L | 803 |
孔个数N | 14 |
ELDB 300 / 400 / 500 / 600、 ELDA300 / 400 / 500 / 600
