ELDS系列超高精密型电控平移台
点击：70发布时间：2026-06-02

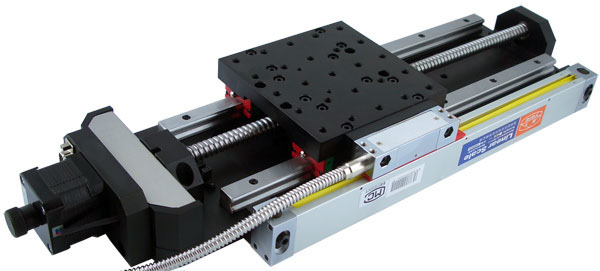

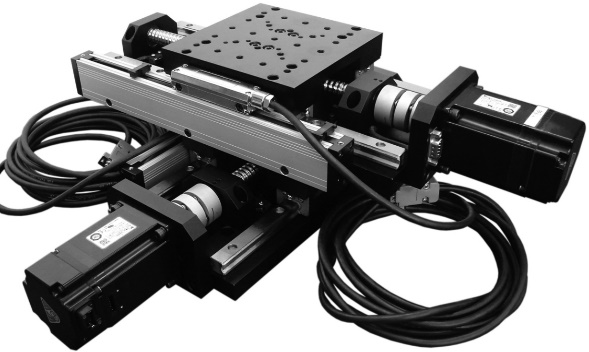

ELDS系列超高精密型电控平移台(高精密研磨级滚珠丝杆+高精密方导轨)
接受任意规格行程定制或根据客户精度需求、尺寸量身订制
产品特点：
- 进口研磨级高精密滚珠丝杆，定位精确快速，重复定位和绝对定位精度好，轴向间隙小，寿命长
- 导轨采用高精密线性滑块导轨（整体与底板连接），有效保证运动的直线度、平行度
- 独特防松和防轴窜结构，有效防止丝杆松动，轴向窜动，有效保证重复定位精度和绝对定位精度
- 超精密加工精磨底板，装配工艺严格、独特，良好的机械性能保证了产品的性能一致性
- 电机和滚珠丝杆通过进口高品质弹性联轴节连接，消偏性能好，可以消除反间隙和扭振

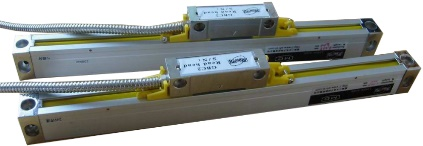

- 标配伺服电机，可配合聚瑞smart闭环控制器和光栅尺实现开环和闭环控制
- 标配防撞安全装置，有效地保护设备和人员安全；可选装不锈钢防尘罩，有效保护丝杆和导轨
- 提供伺服的电气配件，免费提供技术支持，接受产品定制或量身订制
技术指标：
产品型号 | ELDS50 | ELDS100 | ELDS150 | ELDS200 | ELDS250 | ELDS300 | ELDS400 | ELDS500 | ELDS600 | |
机械规格 | 行程 | 50mm | 100mm | 150mm | 200mm | 250mm | 300mm | 400mm | 500mm | 600 mm |
台面尺寸 | 120mm×120mm | 120mm×140mm | 150mm×150mm | |||||||
丝杆规格 | 精密研磨级滚珠丝杆（导程2-16mm） | 精密研磨级滚珠丝杆（导程4-16mm） | ||||||||
导轨 | 超高精密线性滑块导轨 | |||||||||
电机 | 伺服电机100W | 伺服电机200W | 伺服电机400W | |||||||
主体材料 | 铝合金/不锈钢 | |||||||||
表面处理 | 阳极氧化发黑 | |||||||||
台面承载 | 20kg | 30kg | 50 kg | |||||||
重量 | 3.1kg | 3.8kg | 4.8kg | 5.9kg | 6.5kg | 7.5kg | 8.2kg | 9.1kg | 10.8kg | |
精 度 规格 | 分辨率 | 闭环：1µ开环：1µ | 闭环：1µ开环：2µ | |||||||
最大速度 | 30-500mm/sec | 50-500mm/sec | ||||||||
重复定位 精度 | 1µ | 2µ | ||||||||
直线度 | 3µ | 4µ | 6µ | |||||||
平行度 | 10µ | 12µ | 18µ | |||||||
偏摆 | 28″ | 50″ | 60″ | |||||||
俯仰 | 20″ | 26″ | 30″ | |||||||
回程间隙 | 2µ | |||||||||
丢步运动 | 1µ | 2µ | ||||||||
